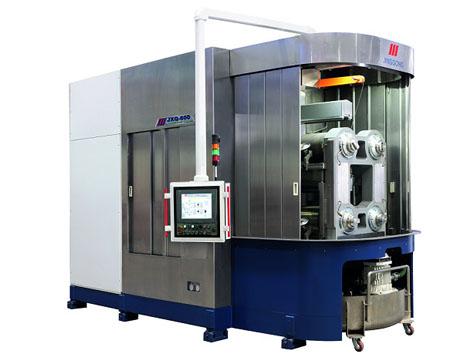

該款設備采用SIEMENS全伺服控制系統,多軸聯動控制,實現平穩高精度的切割方式,切割出符合電池片制作要求的硅片。
JXQ600多線切片機使用注意事項:
1, 可以根據操作界面上的鍵盤鎖按鈕,將鍵盤鎖定,以免出現不懂得人員進行胡亂操作;
2, 在設備停止使用時要將設備玻璃窗打開,等待機器完全完全干燥再進行二次使用開機等;
3, 不得隨意將壓縮機箱體關閉,避免影響工作效率;
JXQ600多線切片機性能指標:
1, 該設備罩殼不需要,也比較方便設備清洗,放置標本盒等物件;
2, 樣品夾持系統可在三維軸上任意調節,操作起來比較方便
3, 產品切制較精度和厚薄均勻,工作臺可移動拆卸方便清洗工作
項目 |
JXQ600 |
加工工件品種 |
Si 藍寶石、化合物、SiC、etc。 |
工件尺寸 |
156X600X2 |
切片時間 |
8 |
單刀切片數量 |
3450 |
工作臺大行程 |
230 |
工作臺速度 |
0~2.5 |
鋼線大線速度 |
16 |
鋼線張力 |
15~25 |
鋼線直徑 |
0.11~0.16 |
鋼線導輪直徑 |
300 |
缸線導輪軸間距 |
520 |
鋼線儲線量 |
500~900 |
砂漿罐容量 |
320 |
機身尺寸 |
2200X4400X3500 |
機身重量 |
14 |
