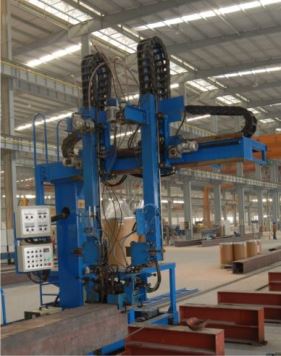

JZQ150懸臂式雙弧雙絲氣保焊機

產品中心 / Product center

新聞資訊 / News Information

服務熱線:

0575-84886522

產品詳情

3)工作過程

將工件置于正確位置→可移動懸臂小車處于起始位置→調整導弧架與工件相互位置→微調焊槍與焊道位置→設置焊接參數，準備焊接→啟動懸臂小車行走，啟動水冷系統，起弧并開始焊接→調節保護氣體流量，觀察焊縫成形情況，微調焊接參數、焊槍位置→熄弧，停止懸臂小車，→導弧架退出，進行下一道焊接，直至焊接結束→轉下一工序。

5)主要技術特點

1) 電機經減速機驅動懸臂小車的腳輪，雙邊同步驅動，實現懸臂小車沿鋼軌移動，變頻調速技術實現移動速度(焊接速度)無級可調。

2)焊接電源與可移動懸臂小車分置，即焊接電源在地面固定，不與小車隨行。

3) 導弧架采用浮動聯接，可保證工件位置誤差不影響焊槍與焊道位置。

4) 焊槍與焊道的相互位置采用導弧架上的螺桿機構調節。

5)使用循環水對焊槍進行冷卻。

6) 實現雙弧雙絲焊接，工件兩條焊縫同時焊接。

7) 采用桶裝焊絲(用戶自備焊絲及焊絲桶帽)

6)主要配置

序號	名稱	生產廠家
1	變頻器	日本三菱
2	升降、橫移減速電機	清華紫光機電
3	控制低壓元器件	主要施耐德、歐姆龍
4	氣動系統元器件	浙江新益氣動

7)供貨范圍

a)機器組成部分

懸臂式雙弧雙絲氣保焊接機主機(包括可移動懸臂小車、升降臂架等) 1

焊接機頭(包括導弧架、水冷焊槍、導絲管等) 2套

水冷卻系統(包括水箱、水管等) 2套

電控系統(包括電控箱、操作箱、PLC、變頻器) 1套

氣動系統(包括電磁閥、氣缸等) 1套

CO2系統(包括流量計、氣閥等) 2套

電纜小車( 不含電源線) 1套

林肯DC600焊接電源 4臺

林肯送絲機 4臺

焊接電源至主機95mm2焊接電纜(長度需按工藝布置)

焊接電源至主機9芯控制電纜(長度需按工藝布置)

b)備件及隨機工具

序號	名稱	規格	數量
1	導電嘴(鉻鋯銅)	1.6mm焊絲用	20個
2	導絲管		2根
3	槍上絕緣套		4件
4	導弧架上絕緣套		4件
5	交流接觸器	LC1-D0901M5C	1件
6	小型繼電器	MY4NJ(AC220V)	1件
7	小型繼電器座	PYF14A-E	1件
8	小型繼電器	MY2NJ(AC220V)	2件
9	小型繼電器座	PYF08A-E	2件
10	三位選擇開關	XB2BD33C	1件
11	三位選擇開關	XB2BD53C	1件
12	按鈕開關	XB2BA11C	1件
13	3-14內六角扳手		1套
14	雙頭扳手		１套
15	十字螺絲批		1把
16	一字螺絲批		1把
